应用范围

本装置主要用于3-35kV电力系统中，用以配电系统无功功率的集中补偿或大功率电动机的就地补偿，提高功率因数，调整电网电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率，容量可从数百千乏到数万千乏。该装置在主接线形式、保护方式、限制涌流及抑制谐波过负荷等方面进行了综合考虑，以保证运行安全可靠;装置结构简单、紧凑，便于现场安装和维

护;可广泛应用于冶金、矿山、石油、化工、机械、建材、市政、轻工等行业。.

性能特点

1、采用进口或国产优质三相高压电力电容器,可靠性高、寿命长、运行温升低;

2、功率因数可提高到0.95左右，降低无功损耗，节能效果明显;

3、改善电网质量，提高变压器负载率和电气设备的功率;

4、采用高压喷逐式熔断器作为短路保护，确保设备安全运行;

5、装置脱离电网后，残留电压在5分钟内降至50V以下。

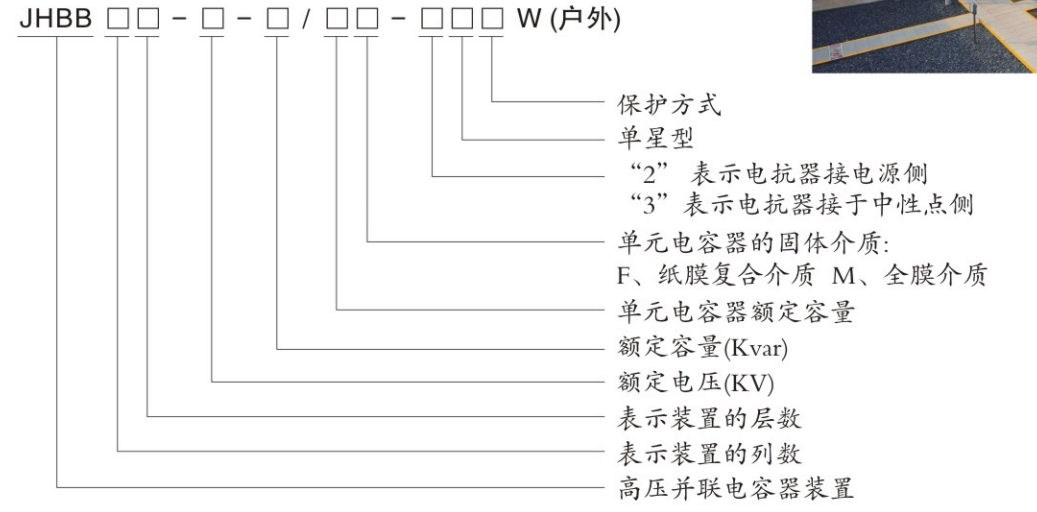

型号说明

使用环境

环境温度:最高温度40°C，最低温度0°C;

相对湿度:日平均不大于95%，月平均不大于90%;

海拔高度:不超过1500m;地面倾斜度:不大于5度;

安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动。

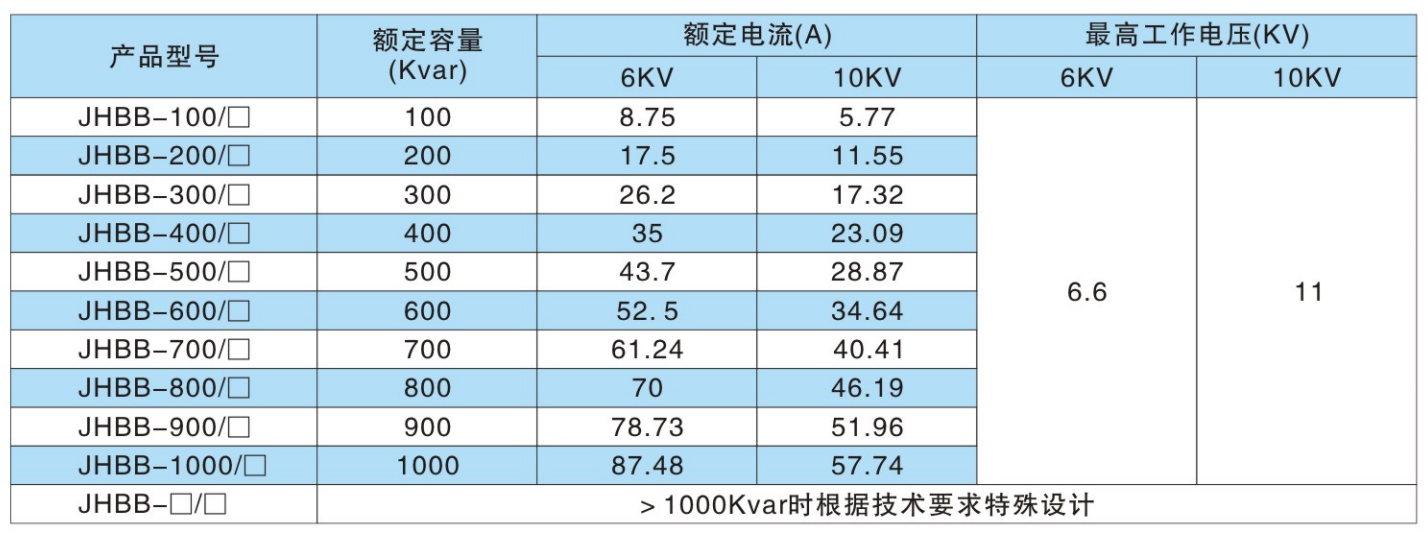

技术参数

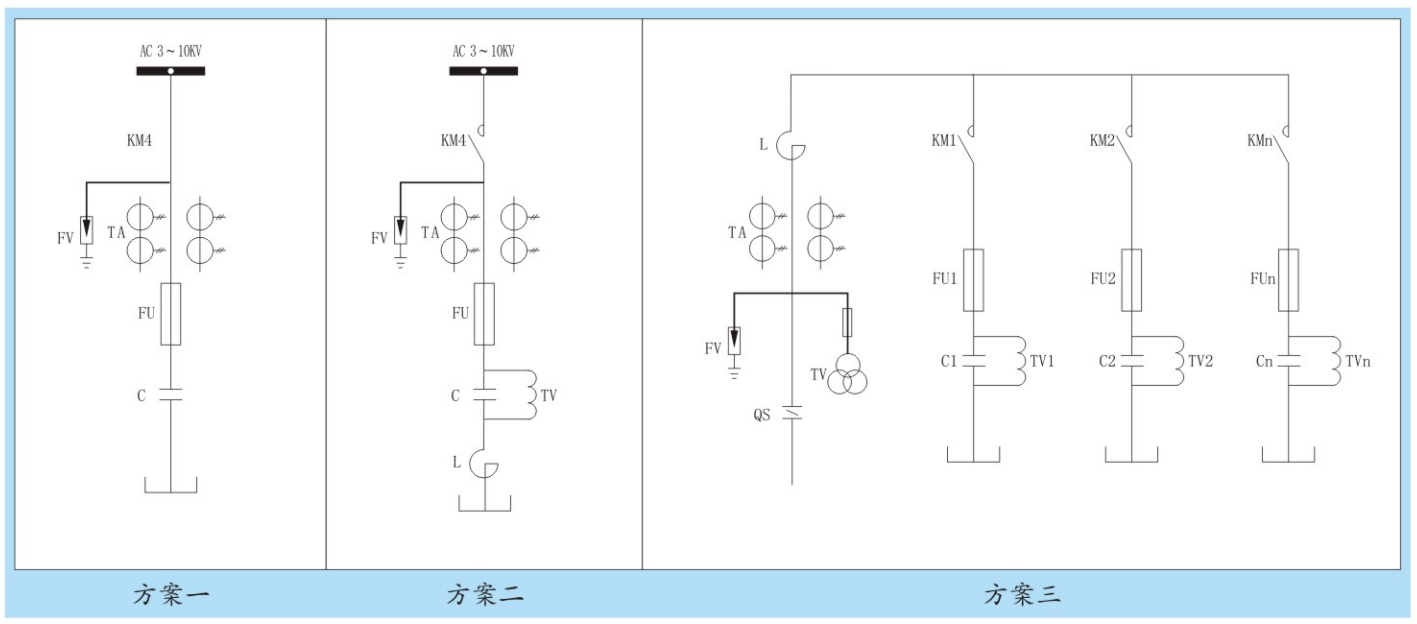

一次方案图
