应用范围

适用于绕线式异步电动机的无功功率就地补偿，减小定子电流，降低绕组温升，提高电动机的功率因数和效率，降低电动机和电力系统损耗。

工作原理

JHP系列静止式进相器是由可控硅构成的交交变频主电路，在采样电路检测到电机转子电流产生的过零信号后，经过先进的微机控制技术控制主电路，将380V、50Hz交流电压转换成与转子频率相同，相位滞后转子电流90度的补偿电压，达到提高电机功率因数，降低定子电流的目的。

性能特点

1、可使电机功率因数提高到0.95以上，无功功率减少60%以上;

2、降低电机定子电流10%~20%，节约线损、铜损20%~ 30%;

3、电机温升显著降低，延缓绝缘层的老化，延长电动机使用寿命;

4、设有过流、过载、超温等保护功能，性能稳定可靠;

5、效率高、损耗小、无磨损、不怕尘埃、安装调试及维护保养非常方便;

6、补偿效果优于电容器补偿，综合性能优于自激式旋转进相机。

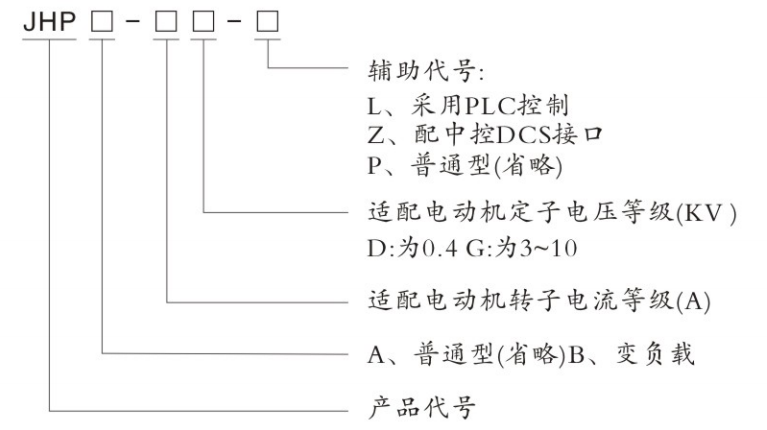

型号说明

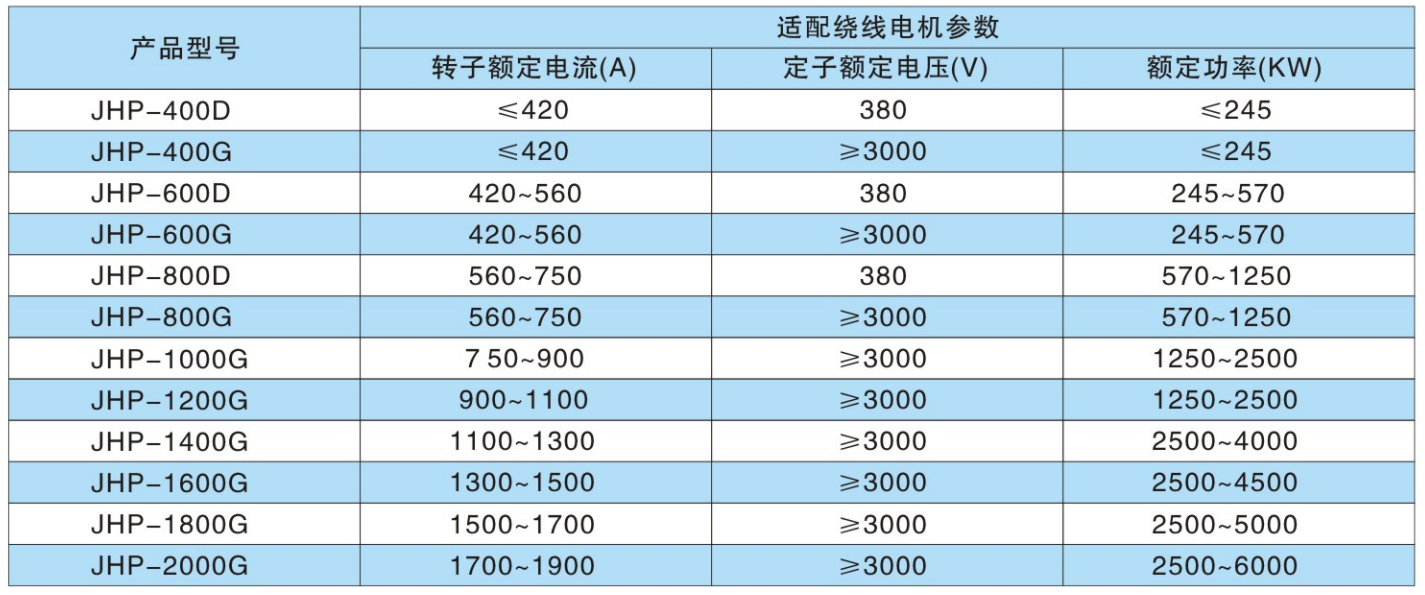

技术参数

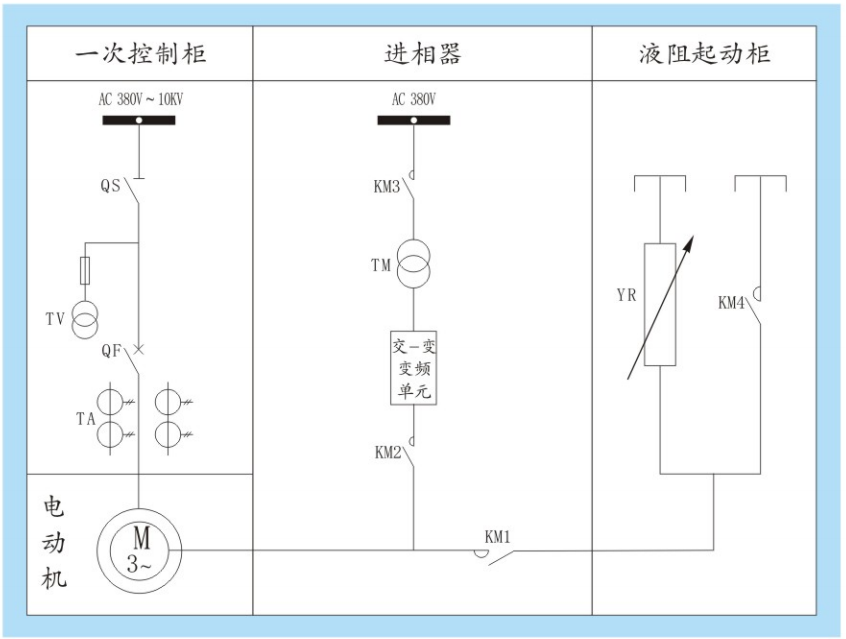

一次方案图

使用环境

环境温度:最高温度40°C，最低温度0°C;

相对湿度:日 平均不大于95%，月平均不大于90%;

海拔高度:不超过1500m;地面倾斜度:不大于5度;

安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动。
