应用范围

适用于交流三相0.4~10KV,额定功率到20000KW的鼠笼式异步电动机或同步电动机的平滑软起动。

工作原理

在被控电动机的定子回路中串入三相液体电阻,液阻随电动机的起动而自动投入，阻值在预定时间内无级减小，接近于零时自动切除，从而使电动机的端电压逐步升高，转矩逐步增加，整个起动过程平滑无冲击。

性能特点

1、起动电流约为额定电流1.5~3.5倍;

2、起动时间10~120S，现场可调; .

3、起动次数:连续起动2~ 5次(环境温度20C) ;

4、起动平稳，机械应力冲击小，有效保护电机及传动;

5、对电网冲击影响小，不会产生谐波污染，特别适用于电网容量不足的企业;

6、结构简单，安装维护方便，可靠性高。

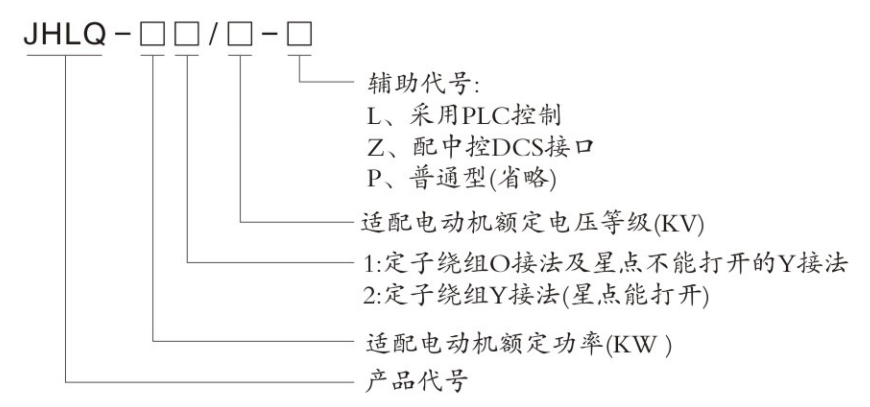

型号说明

使用环境

环境温度:最高温度40°C,最低温度0°C;

相对湿度:日平均不大于95%，月平均不大于90%; .

海拔高度:不超过1500m;地面倾斜度:不大于5度;

安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动。

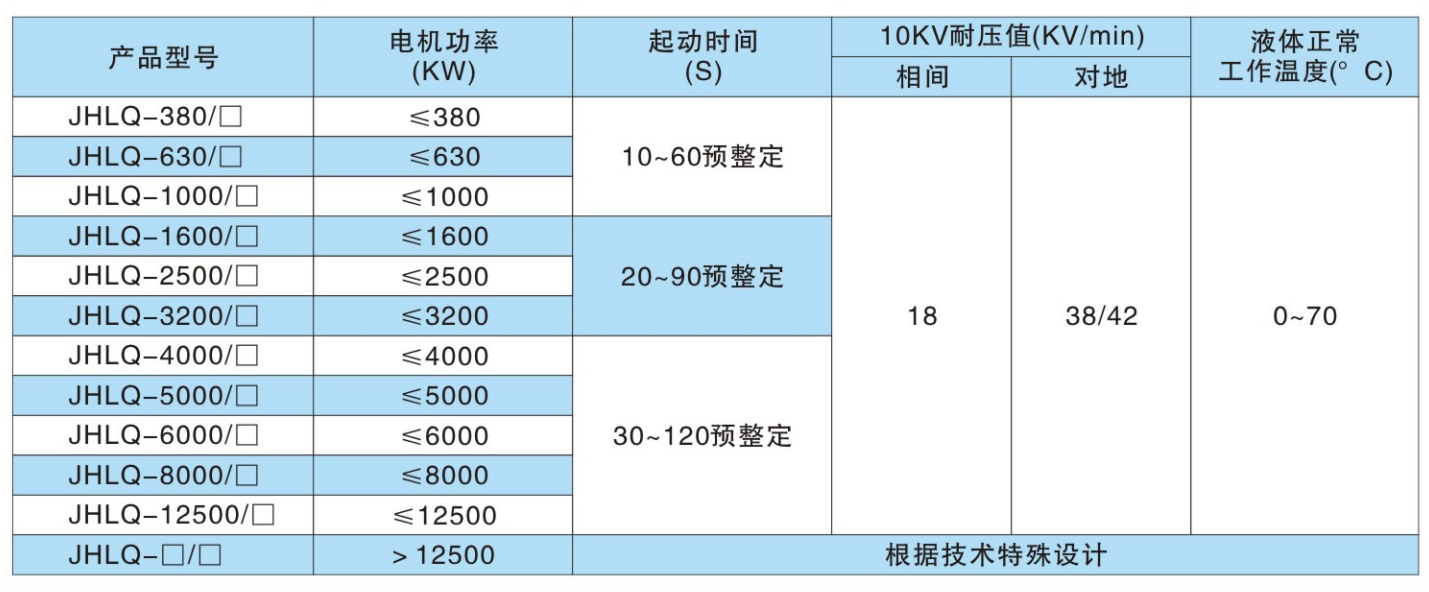

技术参数

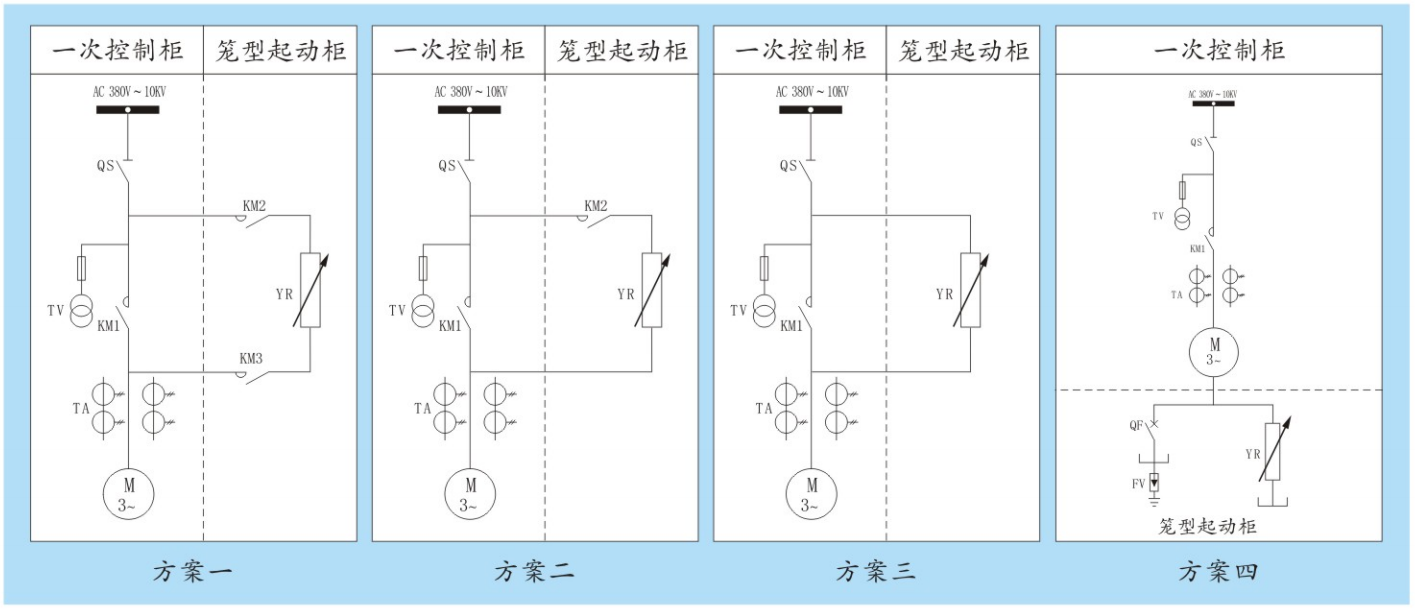

一次方案图

订货须知

订货时请提供以下资料:

1.电机型号，额定功率，定子电压、电流，转子电压、电流;

2.电机拖动的负载特性;

3.若有特殊要求，请与我公司协商订货。
